SH7753 評価ボード (LUNA7753V001)

ルネサス社製SH7753チップの機能評価を行う為の評価ボードです。

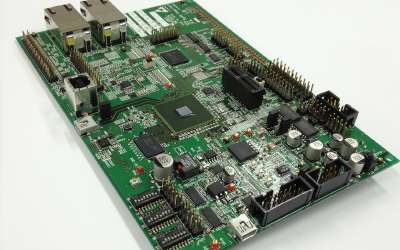

SH7753 評価ボード
  • ■シリーズ
    評価用ボード

    ■シリーズ名称
    SH7753 評価用ボード

    ■製品番号
    LUNA7753V001

    ■用途
    ルネサスチップ SH7753機能評価

    ■外形寸法
    180 x 120mm

  • ■セット内容
    ・SH7753用評価ボード
     SH7753 EVB
    ・ACアダプタ(DC12V 5A)
    ・CD-ROM
     (ユーザーズマニュアル, 回路図
     etc.)

    ■納期
    在庫がある場合 : 1.5〜2週間
    在庫がない場合 : 1.5〜2ヶ月

ボード概要

CPU

R5S77530R000BG(内臓コア : SH-4A)
[ クロックモード : MODE1 で動作 ]

  • ‐ CPU 周波数 : 576MHz
    ‐ DDR3‐SDRAM : 576MHz
    ‐ USBクロック : 48MHz
  • ‐ ローカルバス : 48MHz
    ‐ 周辺モジュール : 48MHz
    ‐ ウォッチドックタイマ : 32.768kHz
外部
メモリ
DDR3 ‐ 1333(9‐9‐9)
*本システムでは、ソフトウェアでスピードグレードを7‐7‐7に設定済み
4Gbit(16ビットバス幅)—MT41J256M16RE-15E:D / Micron
フラッシュ
メモリ
‐ eMMC(v4.41) : 16Gbit—MTFC2GMVEF-0F WT / micron
*SH7753のeMMCモジュールはv4.3準拠(リセットはGPIOで制御)
周辺
インター
フェース
SCIF×6チャネル(SCIF4はデバックコンソール表示用)
I2C×10チャネル
SPI×2チャネル
R-SPI RGMII×2チャネル
RMII×1チャネル(本ボードはRMII0 のみサポート)
USB2.0×2チャネル
A/D×16チャネル
H-UDI (AUDトレース機能は非サポート)
EVENT×8チャネル
PWMX×8チャネル
PWMU×8チャネル
SGPIO0/1/2 (SGPIO0 のみループバックテスト回路)
スイッチ 電源スイッチ, リセットスイッチ, NMIスイッチ
ディップスイッチ(8ビット 3個): CPUモードセット, ストラップピン設定など
LED 電源ステータス, CPUステータス, LANステータス, ユーザー用8個
電源 DC12V/5A(AC/DC電源)
価格
¥168,000
(税抜・送料別)
