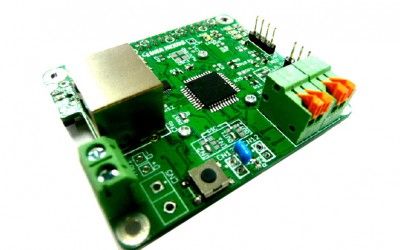

Carry Pi RS485アドオンボード (HAT B+ RS485α)

Raspberry Piに搭載するRS485インタフェースを備えたPICマイコン搭載、インテリジェンスボードです。
弊社ではこのボードを使用したファームウェア開発も承ります。

Carry Pi RS485アドオンボード
  • ■シリーズ
    Raspberry pi周辺ボード

    ■シリーズ名称
    Carry Pi RS485アドオンボード

    ■製品番号
    HAT B+ RS485α

    ■用途
    Raspberry Piを使った装置開発/制御

    ■外形寸法
    65x56mm

  • ■セット内容
    ・部品実装済み基板
    ・専用ACアダプター

    ■納期
    発注後1ヶ月

添付資料

ボード概要

ハードウェア構成

1.PIC24FJ64GB004を搭載(内蔵RTC機能使用可能)
2.インタフェース
①:RS485インタフェース RJ45コネクタ
②:デジタル接点2入力、トランジスタ2点出力(ボード上のショートパッドにて選択)
③:温度湿度センサー(DHTXX)インタフェースピンヘッダーコネクタ(オプション品)
3.Raspberry Pi直接制御 表示用LED3個搭載
4.PIC24FJ64GB004制御 表示用LED2個搭載
5.Raspberry Pi専用 電源制御回路搭載
6.1MBシリアルRAM、1KBシリアルEEPROMを各1個搭載
7.Raspberry Pi専用メモリーカード搭載可能(オプション品)

制御プログラム PICマイコンのプログラムは別途開発が必要となります。
本ボードには、電源制御回路搭載されています。
この機能をRaspberry Piで使用する場合は、別途専用の電源制御プログラムが必要となります。
Raspberry Pi側のOS含むシステム構築が必要となります。
特記 このボードは組み込み用に提供するもので単体でも販売可能ですが、弊社からOEMを目的として、ファームウェアとセット開発するケースを想定しています。
ご購入者がファームウェアを開発する場合は、情報提供のための書類手続きが必要です。
付属品 取扱説明書
価格
¥8,500
(税抜・送料別)
